Volkswagen ID.4: Pivotement vers l'extérieur de la boule d'attelage

Le dispositif d'attelage de l'outil de levage pour module se trouve dans le pare-chocs. Le dispositif d'attelage à déverrouillage électrique se déploie mécaniquement et ne peut pas être retiré.

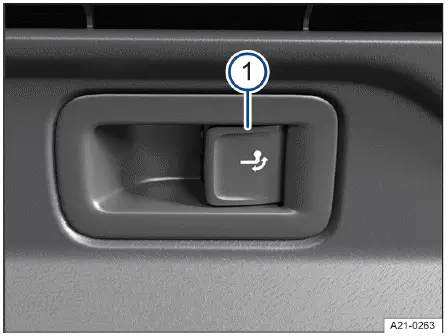

Fig. 1 À droite dans le coffre à bagages : touche de déverrouillage du dispositif d'attelage

1. Touche de déverrouillage de la boule d'attelage

Déverrouillage et pivotement vers l'extérieur du dispositif d'attelage

1. Garez le véhicule.

2. Ouvrez le capot arrière.

3. Tirez brièvement la touche → fig. 1 dans le coffre à bagages.

Le dispositif d'attelage est déverrouillé électriquement et se déploie de lui-même. Le témoin de contrôle intégré à la touche clignote.

4. Faites pivoter davantage le dispositif d'attelage jusqu'à ce qu'il s'encliquette de manière audible et perceptible et que le témoin de contrôle intégré à la touche s'allume en permanence.

5. Fermez le capot arrière.

Pivotement vers l'intérieur du dispositif d'attelage

1. Garez le véhicule.

2. Dételez la remorque et coupez le branchement électrique entre le véhicule et la remorque. Retirez, si nécessaire, les adaptateurs de la prise de remorque.

3. Ouvrez le capot arrière.

4. Tirez brièvement la touche → fig. 1 dans le coffre à bagages.

Le dispositif d'attelage est déverrouillé électriquement.

5. Faites pivoter le dispositif d'attelage sous le pare-chocs jusqu'à ce qu'il s'encliquette de manière audible et perceptible et que le témoin de contrôle intégré à la touche s'allume en permanence.

6. Fermez le capot arrière.

Signification du témoin de contrôle intégré à la touche

• Le témoin de contrôle intégré à la touche → fig. 1 est allumé en permanence lorsque le capot arrière est ouvert : la boule d'attelage est correctement encliquetée en position déployée ou escamotée.
• Le témoin de contrôle intégré à la touche clignote : la boule d'attelage n'est pas encore correctement encliquetée ou est endommagée → .
• Le témoin de contrôle intégré à la touche s'éteint environ 1 minute après la fermeture du capot arrière.

Câble de sécurité

Dans certains pays, les remorques freinées et non freinées doivent être protégées par un câble de sécurité ou de rupture.

Tenir compte des directives d'utilisation d'un câble de sécurité spécifiques au pays.

1. Fixez le câble de sécurité ou de rupture à l'oeillet prévu pour cela sur la boule d'attelage.

2. Faites passer le câble dans l'oeillet et accrochez-le dans le mousqueton → .

AVERTISSEMENT

Une utilisation incorrecte du dispositif d'attelage peut entraîner des accidents et des blessures graves, voire mortelles.

• N'utilisez jamais le dispositif d'attelage si le diamètre de la boule au point le plus petit est inférieur à 49 mm (1,9 po).
• N'utilisez le dispositif d'attelage que s'il est correctement encliqueté et si l'équipement électrique ou le dispositif d'attelage lui-même sont exempts de tout dysfonctionnement.
• Assurez-vous que personne, ni aucun animal ou objet, ne se trouve dans la zone de débattement de la boule d'attelage.
• N'intervenez jamais dans le processus de pivotement de la boule d'attelage avec des moyens auxiliaires ou des outils.
• N'actionnez jamais la touche lorsqu'une remorque est attelée ou qu'une galerie porte-bagages ou d'autres pièces rapportées sont montées sur la boule d'attelage.
• Faites contrôler la boule d'attelage par un atelier spécialisé et qualifié à cet effet si vous n'arrivez pas à l'installer ou en cas de dysfonctionnement de l'équipement électrique ou du dispositif d'attelage lui-même. Nous vous recommandons de vous adresser à un Partenaire Volkswagen.

AVERTISSEMENT

Une fixation incorrecte du dispositif d'attelage peut entraîner des accidents et des blessures graves, voire mortelles.

• Ne laissez jamais le câble de sécurité ou de rupture non fixé sur la boule d'attelage.

AVIS

Un nettoyage non conforme du véhicule risque d'endommager les joints ou d'éliminer la graisse nécessaire à la lubrification.

• Ne dirigez jamais le jet d'un nettoyeur haute pression ou à vapeur directement sur la boule d'attelage pivotante ou sur la prise de remorque.

Il peut ne pas être possible de faire pivoter le dispositif d'attelage en cas de températures extérieures extrêmement basses. Dans ce cas, il suffit de placer le véhicule dans des locaux plus chauds, par exemple dans un garage.
