Volkswagen ID.4: Tableau des fusibles dans le tableau de bord

La liste indique l'emplacement des fusibles des consommateurs importants pour le conducteur. La colonne gauche du tableau indique l'emplacement des fusibles ; les autres colonnes indiquent l'intensité du courant, la version du fusible et le consommateur protégé.

En fonction du pays et de l'équipement du véhicule, les numéros de fusibles et les emplacements peuvent différer de ceux indiqués dans le tableau. Pour connaître l'affectation exacte des fusibles, adressez-vous à un atelier spécialisé et qualifié à cet effet si nécessaire. Nous vous recommandons de vous adresser à un Partenaire Volkswagen.

Affectation des fusibles

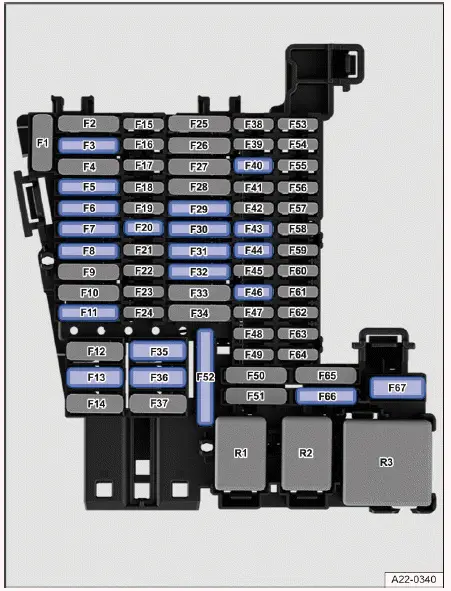

Fig. 1 Dans le tableau de bord : affectation des fusibles

Emplacement → fig. 1 :

F5

  25 ampères, ATO, éclairage extérieur gauche.

F6

  30 ampères, ATO, éclairage intérieur.

F7

  30 ampères, ATO, chauffage de siège.

F13

  40 ampères, MAXI+, verrouillage centralisé.

F20

  10 ampères, MINI, téléphone.

F30

  20 ampères, ATO, équipements du système d'infodivertissement

F32

  25 ampères, ATO, éclairage extérieur droit.

F35

  40 ampères, MAXI+, chauffage de siège arrière.

F36

  40 ampères, MAXI+, régulateur de soufflante d'air frais.

F40

  10 ampères, MINI, alarme antivol.

F43

  7,5 ampères, MINI, barre climatiseur, relais dégivrage de glace arrière.

F44

  7,5 ampères, MINI, commande d'éclairage (feux de croisement), détecteur de pluie et de luminosité, éclairage d'ambiance, ID. Light.

F46

  10 ampères, MINI, afficheur, élément de commande du système d'infodivertissement.

F52

  20 ampères, ATO, allume-cigare, prises de courant.

F66

  15 ampères, ATO, essuie-glace arrière.

F67

  30 ampères, MAXI+, dégivrage de glace arrière.

Emplacements sur les véhicules équipés d'un dispositif d'attelage de première monte :

F3

  25 ampères, ATO, calculateur pour la détection de remorque à gauche.

F11

  15 ampères, ATO, calculateur pour la détection de remorque.

F29

  15 ampères, ATO, calculateur pour la détection de remorque.

F31

  25 ampères, ATO, calculateur pour la détection de remorque à droite.

Les lève-glaces électriques et les sièges électriques peuvent être protégés par des coupe-circuits automatiques ou des calculateurs qui se réactivent automatiquement au bout de quelques secondes lorsque la surcharge est éliminée, par exemple en cas de glaces gelées.
