Volkswagen ID.4: Montage et démontage du filet de séparation derrière les sièges avant

Le filet de séparation évite la projection d'objets non attachés dans le compartiment passagers depuis le coffre à bagages (par exemple en cas de freinage).

Le filet de séparation peut être monté au choix derrière la banquette arrière (→ Filet de séparation derrière la banquette arrière) ou derrière les sièges avant → fig. 1.

Pose du filet de séparation

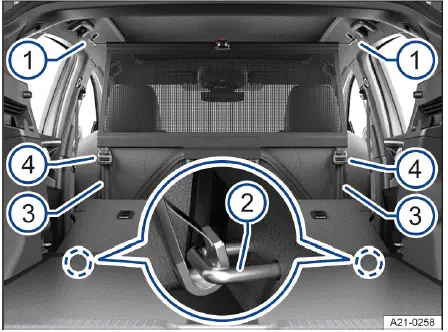

Fig. 1 Dans le coffre à bagages : filet de séparation installé derrière les sièges avant

1. Logements dans le pavillon
2. OEillets de fixation d'arrimage pour accrocher les crochets de maintien
3. Sangles de fixation
4. Boucles de sangle

1. Sortez le filet de séparation du sac de rangement, déroulez-le et ouvrez-le. La charnière du filet de séparation doit s'enclencher de manière audible.

2. Rabattez les dossiers des sièges de la deuxième rangée vers l'avant.

3. Placez les sièges avant en position verticale et enclenchez-les le plus près possible du filet de séparation.

4. Accrochez l'un des crochets de maintien de la barre transversale supérieure dans l'un des logements du pavillon → fig. 1 -1-.

5. Appuyez légèrement sur les deux extrémités de la barre transversale supérieure et accrochez le deuxième crochet de maintien dans le réceptacle opposé du toit.

6. Relâchez la barre transversale et vérifiez si les deux crochets de maintien du filet de séparation sont correctement enclenchés.

7. Insérez les crochets de maintien inférieurs dans les oeillets de fixation du montant B à côté des sièges avant → fig. 1 -2-.

Mise en tension du filet de séparation

1. Tirez sur les extrémités des sangles de fixation vers l'arrière jusqu'à ce que le filet de séparation soit tendu → fig. 1 -3- → .

2. Contrôlez de nouveau la tension du filet de séparation si la position des sièges avant a été modifiée.

AVERTISSEMENT

Les oeillets de fixation du montant B à côté des sièges avant ne sont pas des oeillets d'arrimage et ne peuvent être utilisés que pour fixer le filet de séparation. Des blessures graves ou mortelles peuvent résulter d'un arrimage de charges à l'aide des oeillets d'arrimage.

• Utilisez uniquement les oeillets de fixation sur le montant B à côté des sièges avant pour fixer le filet de séparation.

Dépose du filet de séparationv

1. Desserrez les sangles de fixation du filet de séparation → fig. 1 -3- en soulevant les boucles de sangle → fig. 1 -4-.

2. Décrochez les crochets de maintien inférieurs des oeillets de fixation du montant B à côté des sièges avant → fig. 1 -2-.

3. Appuyez sur les deux extrémités de la barre transversale supérieure et maintenez-la jusqu'à ce que le filet de séparation soit déposé.

4. Tirez le filet de séparation légèrement vers l'arrière, puis retirez-le avec précaution vers le bas des logements du pavillon → fig. 1 -1-.

5. Appuyez sur le bouton de déverrouillage situé près du joint de la barre transversale et rabattez le filet de séparation.

6. Enroulez le filet de séparation et rangez-le dans le sac de rangement.

7. Si nécessaire, rabattez les dossiers des sièges de la deuxième rangée et laissez-les s'encliqueter.

AVERTISSEMENT

En cas de freinage brusque ou d'accident, des objets peuvent être projetés dans l'habitacle et provoquer des blessures graves, voire mortelles.

• Vérifiez l'état du filet de séparation.
• N'utilisez jamais un filet de séparation endommagé.
• Placez tous les dossiers de siège devant le filet de séparation en position verticale enclenchée.
• Après l'installation, vérifiez toujours que les crochets de maintien du filet de séparation sont bien enclenchés.
• Contrôlez régulièrement que le filet de séparation est bien tendu.
• Fixez également tous les objets dans le coffre à bagages lorsque le filet de séparation est installé.
• Vérifiez que personne ne se trouve derrière le filet de séparation installé alors que le véhicule est en mouvement.

AVIS

La fixation du filet de séparation à des points non prévus à cet effet peut entraîner des dommages.

• Fixez le filet de séparation uniquement sur les points prévus à cet effet.
