Volkswagen ID.4: Montage et démontage du filet de séparation derrière la banquette arrière

Le montage d'un filet de séparation peut empêcher la projection d'objets dans le compartiment passagers depuis le coffre à bagages (par exemple en cas de freinage).

Le filet de séparation peut être monté au choix derrière la banquette arrière→ fig. 1 ou derrière les sièges avant (→ Filet de séparation derrière les sièges avant).

Pose du filet de séparation

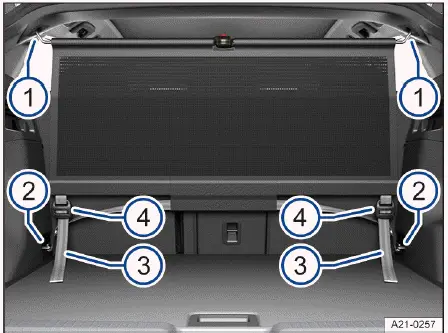

Fig. 1 Dans le coffre à bagages : filet de séparation installé derrière la banquette arrière

1. Logements dans le pavillon
2. OEillets d'arrimage à l'avant du coffre à bagages
3. Sangles de fixation
4. Boucles de sangle

1. Sortez le filet de séparation du sac de rangement, déroulez-le et ouvrez-le. La charnière du filet de séparation doit s'enclencher de manière audible.

2. Amenez les sièges avant en position verticale et enclenchez-les.

3. Amenez les dossiers des sièges de la deuxième rangée en position verticale et enclenchez-les le plus près possible du filet de séparation.

4. Accrochez l'un des crochets de maintien de la barre transversale supérieure dans l'un des logements du pavillon → fig. 1 -1-.

5. Appuyez légèrement sur les deux extrémités de la barre transversale supérieure et accrochez le deuxième crochet de maintien dans le réceptacle opposé du toit.

6. Relâchez la barre transversale et vérifiez si les deux crochets de maintien du filet de séparation sont correctement enclenchés.

7. Accrochez les crochets de maintien inférieurs dans les oeillets d'arrimage à l'avant du coffre à bagages→ fig. 1 -2-.

Mise en tension du filet de séparation

1. Tirez sur les extrémités des sangles de fixation vers l'arrière jusqu'à ce que le filet de séparation soit tendu → fig. 1 -3- → .

2. Contrôlez de nouveau la tension du filet de séparation si la position des dossiers de siège situés devant le filet de séparation a été modifiée.

Dépose du filet de séparation

1. Desserrez les sangles de fixation du filet de séparation → fig. 1 -3- en soulevant les boucles de sangle → fig. 1 -4-.

2. Décrochez les crochets de maintien inférieurs des oeillets d'arrimage dans le coffre à bagages avant→ fig. 1 -2-.

3. Appuyez sur les deux extrémités de la barre transversale supérieure et maintenez-la jusqu'à ce que le filet de séparation soit déposé.

4. Tirez le filet de séparation légèrement vers l'arrière, puis retirez-le avec précaution vers le bas des logements du pavillon → fig. 1 -1-.

5. Appuyez sur le bouton de déverrouillage situé près du joint de la barre transversale et rabattez le filet de séparation.

6. Enroulez le filet de séparation et rangez-le dans le sac de rangement.

AVERTISSEMENT

En cas de freinage brusque ou d'accident, des objets peuvent être projetés dans l'habitacle et provoquer des blessures graves, voire mortelles.

• Vérifiez l'état du filet de séparation.
• N'utilisez jamais un filet de séparation endommagé.
• Placez tous les dossiers de siège devant le filet de séparation en position verticale et enclenchée.
• Après l'installation, vérifiez toujours que les crochets de maintien du filet de séparation sont bien enclenchés.
• Contrôlez régulièrement que le filet de séparation est bien tendu.
• Fixez également tous les objets dans le coffre à bagages lorsque le filet de séparation est installé.
• Vérifiez que personne ne se trouve derrière le filet de séparation installé alors que le véhicule est en mouvement.

AVIS

La fixation du filet de séparation à des points non prévus à cet effet peut entraîner des dommages.

• Fixez le filet de séparation uniquement sur les points prévus à cet effet.
