Volkswagen ID.4: Préparation et exécution d'un démarrage de fortune

Préparatifs

Pour effectuer un démarrage de fortune, il convient de tenir compte des points suivants :

• Portez des gants et des lunettes de protection appropriés → .
• Consultez la notice d'utilisation du fabricant des câbles de démarrage.
• Ouvrez le capot avant.
• Pour effectuer un démarrage de fortune, utilisez toujours des câbles de démarrage parfaitement isolés avec pinces crocodiles entièrement isolées → .
• Veillez à garder une distance suffisante entre le véhicule fournissant l'aide au démarrage et le véhicule bénéficiaire.

  Dans le cas contraire, le courant pourrait déjà circuler lors de la connexion des bornes positives.

• Veillez à ce que les pinces crocodiles raccordées aient un contact métallique suffisant.

Câble de démarrage

Un câble de démarrage est nécessaire pour recevoir une aide au démarrage.

Le véhicule fournissant l'aide au démarrage doit avoir des câbles de démarrage avec au moins les sections de câble suivantes.

• Véhicules à propulsion électrique : Pour le démarrage de fortune du véhicule avec une batterie 12 V déchargée, la section du câble de démarrage doit être d'au moins 25 mm2 (0,038 po2).

Véhicule recevant l'aide au démarrage

1. Vérifiez que la batterie 12 V déchargée est correctement raccordée au réseau de bord 12 volts.

2. Si la batterie 12 V est dotée d'un regard de batterie, vérifiez la couleur du regard de batterie. Si le regard de batterie est jaune clair ou incolore, n'effectuez pas de démarrage de fortune et faites appel à un spécialiste.

Véhicule fournissant l'aide au démarrage

1. Consultez la Notice d'Utilisation du fabricant du véhicule.

2. Vérifiez que la batterie fournissant le courant a la même tension (12 V) et environ la même capacité que la batterie 12 V déchargée. Veuillez tenir compte des indications figurant sur la batterie du véhicule assurant le démarrage de fortune.

Comment effectuer un démarrage de fortune

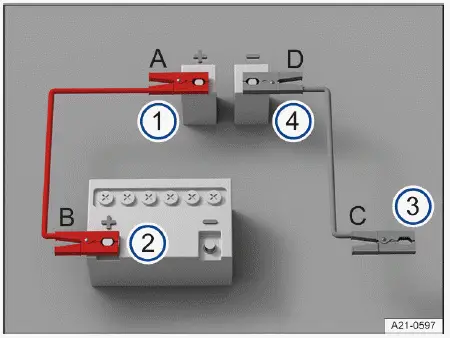

Fig. 1 Schéma de branchement des câbles de démarrage

1. Borne positive de la prise de démarrage de fortune du véhicule à propulsion électrique recevant l'aide au démarrage.
2. Borne positive du véhicule fournissant l'aide au démarrage.
3. Raccord à la masse approprié du véhicule fournissant le démarrage de fortune. De préférence, une prise de démarrage de fortune (masse) ou, autrement, une pièce métallique épaisse fermement vissée au bloc-cylindres ou le bloc-cylindres lui-même.
4. Prise de démarrage de fortune (masse) du véhicule à propulsion électrique recevant l'aide au démarrage.

Respectez l'ordre de branchement des câbles de démarrage A - B - C - D → fig. 1.

1. Coupez le contact sur les deux véhicules.

2. Si présent, relevez dans le compartiment avant le cache de la borne positive (+) de la prise de démarrage de fortune.

3. Raccordez une extrémité du câble de démarrage rouge à borne positive (+) de la prise de démarrage de fortune du véhicule dont la batterie 12 V est déchargée → fig. 1 -1- → .

4. Raccordez l'autre extrémité du câble de démarrage rouge à la borne positive (+) du véhicule fournissant le courant → fig. 1 -2-.

5. Sur le véhicule avec la batterie 12 V fournissant le courant, raccordez une extrémité du câble de démarrage noir de préférence à une masse (-) de la prise de démarrage de fortune → fig. 1 -3-.

Ou : en cas d'absence de masse (-) sur la prise de démarrage de fortune du véhicule avec la batterie 12 V fournissant le courant, raccordez l'extrémité du câble de démarrage noir à une pièce métallique épaisse fermement vissée au bloc-cylindres ou au bloc-cylindres lui-même → fig. 1 -3-.

6. Raccordez l'autre extrémité du câble de démarrage noir à la masse (-) de la prise de démarrage de fortune du véhicule dont la batterie 12 V est déchargée → fig. 1 -4- → .

7. Disposez les câbles de démarrage de manière qu'ils ne puissent pas être happés par les pièces en rotation dans le compartiment avant.

Mise en disponibilité de marche

1. Démarrez le moteur du véhicule fournissant le courant et laissez-le tourner au ralenti.

2. Établissez la disponibilité de marche du véhicule dont la batterie 12 V est déchargée. S'il n'est pas possible d'établir la disponibilité de marche, interrompez la procédure de démarrage au bout de 10 secondes et attendez environ 1 minute avant de recommencer.

Si vous ne parvenez toujours pas à établir la disponibilité de marche, faites appel à un spécialiste.

Débranchement des câbles de démarrage

1. Si nécessaire, éteignez les feux de croisement avant de débrancher les câbles de démarrage.

2. Sur le véhicule dont la batterie 12 V est déchargée, mettez en marche la soufflante du climatiseur et le dégivrage de glace arrière afin d'éliminer les pics de tension qui se créent lors du débranchement.

3. Une fois le démarrage de fortune réalisé, débranchez les câbles de démarrage uniquement dans l'ordre D - C - B - A → fig. 1.

4. Si présent, refermez le cache de la borne positive (+) de la prise de démarrage de fortune.

Après le démarrage de fortune, faites contrôler la batterie 12 V par un atelier spécialisé agréé. Nous vous recommandons de vous adresser à un Partenaire Volkswagen.

AVERTISSEMENT

Un démarrage de fortune mal effectué peut entraîner une explosion de la batterie 12 V ainsi que des blessures graves.

• Portez toujours des gants et des lunettes de protection appropriées.
• Ne vous penchez jamais au-dessus de la batterie 12 V.
• Branchez toujours d'abord le câble positif, ensuite le câble négatif.
• Ne branchez jamais le câble négatif sur les conduites de frein.
• Veillez à ce que les parties non isolées des pinces crocodiles n'entrent pas en contact.
• Assurez-vous que les câbles sont parfaitement isolés.
• Veillez à ce que le câble raccordé à la borne positive de la batterie 12 V n'entre pas en contact avec des pièces du véhicule conductrices de courant.

AVIS

Une batterie 12 V déchargée peut déjà geler à des températures avoisinant 0 ºC (+32 ºF), être endommagée et tomber en panne.

• Remplacez systématiquement une batterie 12 V gelée, même après son dégel.

Entrée en matière

Le remorquage requiert de l'entraînement, en particulier si l'on utilise un câble de remorquage. Il est préférable que les deux conducteurs connaissent les particularités du remorquage. Il est préférable que les conducteurs inexpérimentés n'effectuent pas de remorquage.

Respectez les prescriptions du Code de la route lors du remorquage.

Veillez en permanence à éviter les forces de traction non admissibles ainsi que les à-coups. En dehors des chaussées stabilisées, les éléments de fixation risquent toujours de subir une sollicitation excessive.

AVERTISSEMENT

Le comportement du véhicule ainsi que l'efficacité de freinage se trouvent considérablement modifiés lorsque le véhicule est remorqué. Cela peut entraîner une perte du contrôle du véhicule, des accidents et des blessures graves, voire mortelles.

• Veuillez noter que lors d'un remorquage, un effort plus important est requis pour diriger et freiner le véhicule.

AVERTISSEMENT

Lorsqu'un véhicule privé de son alimentation électrique est remorqué, le dispositif de blocage de la direction peut s'enclencher subitement. Il n'est alors plus possible de bouger le volant. Il peut en résulter des accidents et des blessures graves, voire mortelles.

• Ne coupez jamais le contact avec le bouton de démarrage pendant le remorquage.
• Si, lors du remorquage, le véhicule est privé de son alimentation électrique, interrompez immédiatement le remorquage et faites appel à un spécialiste.

AVIS

Lorsque vous poussez le véhicule à la main, vous risquez d'endommager les feux arrière, les spoilers latéraux de la glace arrière et les grandes surfaces tôlées ; le becquet arrière peut alors se détacher.

• Lorsque vous poussez le véhicule, n'appuyez pas sur les feux arrière, les spoilers latéraux de la glace arrière, les grandes surfaces tôlées et le becquet arrière.

Remorquage

Remorquage désigne la traction d'un véhicule, qui n'est pas en état de marche, par un autre véhicule.

Le véhicule peut être remorqué avec une barre de remorquage ou un câble de remorquage.

• La vitesse maximale autorisée est de 50 km/h (30 mi/h).
• La distance maximale autorisée est de 50 km (30 milles).

Le remorquage avec une barre est préférable pour ménager les véhicules et assurer la sécurité. C'est uniquement à défaut de barre de remorquage que vous pouvez utiliser un câble de remorquage. Le câble de remorquage doit être élastique afin de ménager les deux véhicules. Utilisez un câble en fibres synthétiques ou un câble fabriqué dans un matériau présentant une élasticité similaire.

Remorquage par une dépanneuse

Le véhicule ne doit être transporté que si ses quatre roues reposent sur une dépanneuse.

AVERTISSEMENT

Des composants du véhicule peuvent être gravement endommagés par un câble de remorquage ou une barre de remorquage mal fixés. Cela augmente le risque d'accidents et peut entraîner des blessures graves, voire mortelles.

• Pour la récupération et le remorquage, fixez le véhicule uniquement aux points de fixation prévus à cet effet.
• Ne fixez jamais le câble de remorquage ou la barre de remorquage à des pièces de l'essieu ou du châssis.
• Faites appel à un spécialiste et, si nécessaire, faites transporter le véhicule sur une dépanneuse.
