Volkswagen ID.4: Déverrouillage d'urgence de la fiche de recharge

Quand la fiche de recharge peut-elle être déverrouillée ?

✓ La fiche de recharge a été branchée correctement et n'est pas positionnée de biais.

✓ Le véhicule est déverrouillé.

✓ Le processus de recharge est terminé ou a été interrompu.

✓ Lors de la recharge avec du courant alternatif (CA), le réglage Déverrouillage automatique du câble de recharge CA est sélectionné.

Si les conditions sont remplies, mais que la fiche de recharge ne peut malgré tout pas être débranchée, procédez au déverrouillage d'urgence de la fiche de recharge → .

Procédez au déverrouillage d'urgence de la fiche de recharge uniquement en cas de dysfonctionnement.

Déverrouillage d'urgence électrique de la fiche de recharge

Pour éviter d'avoir à effectuer un déverrouillage d'urgence manuel dans le coffre à bagages, essayez de déverrouiller la fiche de recharge de manière électrique via le verrouillage centralisé du véhicule.

1. Terminez le processus de recharge à l'aide du bouton de fonction dans le système d'infodivertissement ou sur la station de recharge.

2. Appuyez trois fois de suite sur la touche de la clé du véhicule.

Le clignotant doit clignoter trois fois.

3. Débranchez la fiche de recharge.

Déverrouillage d'urgence manuel de la fiche de recharge (variante 1)

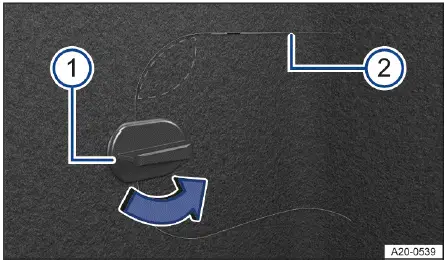

Fig. 1 Habillage du coffre à bagages en bas à droite : trappe pour le déverrouillage d'urgence

1. Loquet
2. Points de séparation

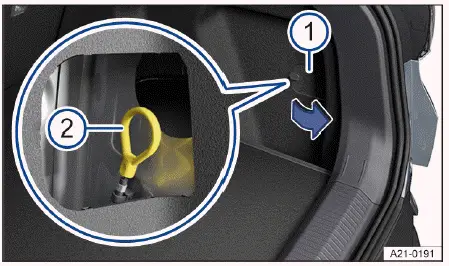

Fig. 2 Derrière la trappe dans l'habillage du coffre à bagages : déverrouillage d'urgence de la fiche de recharge

1. Trappe avec loquet
2. Boucle de déverrouillage de secours

Une trappe avec loquet se trouve dans le coffre à bagages, en bas à droite→ fig. 2.

1. Ouvrez le coffre à bagages.

2. Tournez le loquet de la trappe de 90º → fig. 1 -1- (flèche bleue).

3. Enfoncez la surface au-dessus du loquet → fig. 1 (zone marquée).

4. Passez la main dans l'ouverture et détachez la trappe en tirant. Utilisez si nécessaire un outil adapté sur les points de séparation → fig. 1 -2-.

5. Ouvrez la trappe.

6. Tirez sur la boucle de déverrouillage d'urgence manuel → fig. 2 -2-.

La fiche de recharge peut être retirée → .

7. Refermez le loquet de la trappe dans l'habillage du coffre à bagages.

8. Faites contrôler la prise de recharge dans un atelier spécialisé agréé. Nous vous recommandons de vous adresser à un Partenaire Volkswagen.

Déverrouillage d'urgence manuel de la fiche de recharge (variante 2)

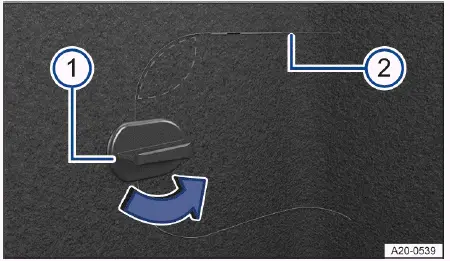

Fig. 3 Habillage du coffre à bagages en bas à droite : trappe pour le déverrouillage d'urgence

1. Loquet
2. Points de séparation

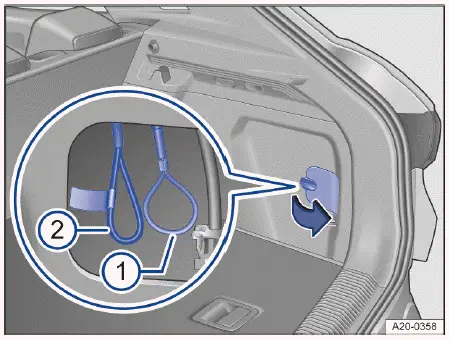

Fig. 4 Derrière la trappe dans l'habillage du coffre à bagages : déverrouillage d'urgence de la fiche de recharge

1. Boucle de déverrouillage de secours
2. Boucle du dispositif de coupure d'urgence

Une trappe avec loquet se trouve dans le coffre à bagages, en bas à droite→ fig. 4.

1. Ouvrez le coffre à bagages.

2. Tournez le loquet de la trappe de 90º → fig. 3 -1- (flèche bleue).

3. Enfoncez la surface au-dessus du loquet → fig. 3 (zone marquée).

4. Passez la main dans l'ouverture et détachez la trappe en tirant. Utilisez si nécessaire un outil adapté sur les points de séparation → fig. 3 -2-.

5. Ouvrez la trappe.

6. Tirez sur la boucle de déverrouillage d'urgence manuel→ fig. 4 -1-. La boucle n'est pas dotée d'un fanion→ ! La fiche de recharge peut être retirée → .

7. Refermez le loquet de la trappe dans l'habillage du coffre à bagages.

8. Faites contrôler la prise de recharge dans un atelier spécialisé agréé. Nous vous recommandons de vous adresser à un Partenaire Volkswagen.

Coupe-circuit du système haute tension (dispositif de coupure d'urgence)

En fonction de l'équipement, une boucle de sécurité du système haute tension à l'intention des secours→ fig. 4 -2- se trouve juste à côté de la boucle de déverrouillage d'urgence manuel. Le fusible est repéré par un fanion jaune → .

AVIS

La boucle de sécurité du système haute tension (dispositif de coupure d'urgence) est destinée exclusivement aux secours formés en la matière. Tout endommagement entraîne la désactivation du système haute tension.

• Veillez toujours à ne pas endommager la boucle de sécurité dotée du fanion lorsque vous déverrouillez manuellement la fiche de recharge.

Entrée en matière

Il est possible de procéder à des réglages de la recharge dans le système d'infodivertissement. Des réglages de recharge étendus pour la recharge CA sont disponibles dans le menu pour les lieux de recharge mémorisés.

Ouverture des réglages de recharge

1. Mettez en marche le système d'infodivertissement.

2. Touchez Recharge dans le menu principal.

Ou : lorsque la fiche de recharge est branchée sur le véhicule déverrouillé, un écran contenant des informations de recharge apparaît.

3. Ouvrez le menu Recharge.

Ou : ouvrez le menu Lieux de recharge et définissez un lieu de recharge.

1. Si la recharge doit être différée, activez une heure de départ (→ Recharge différée).

Recharge immédiate : si aucune heure de départ n'est activée, la batterie haute tension est immédiatement rechargée jusqu'à la limite de charge supérieure de la batterie (→ Limites de charge de la batterie).

Changement de processus de recharge

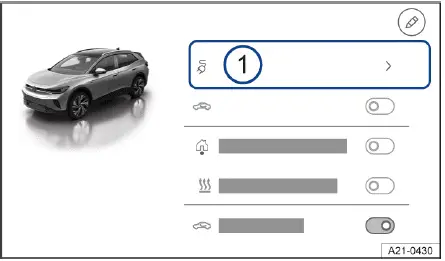

Fig. 1 Système d'infodivertissement : menu de sortie avec bouton de fonction pour la recharge (schéma de principe)

1. Bouton de fonction pour l'affichage et le changement du processus de recharge.

Il est possible de modifier le processus de recharge dans le menu de sortie Recharge. La sélection dépend des réglages dans le profil du lieu de recharge défini et des conditions techniques dans ce lieu.

1. Touchez le bouton de fonction avec le processus de recharge affiché → fig. 1 -1-.

Une liste s'ouvre.

2. Sélectionnez le processus de recharge, par exemple Recharge immédiate, Recharge pour une heure de départ, Recharge et climatisation.
