Volkswagen ID.4: Activation et désactivation de la caméra de recul

Activation

1. Passez la marche arrière.

Ou : touchez le panneau tactile dans la partie supérieure de la console centrale. Le cas échéant, touchez ensuite le bouton de fonction dans le système d'infodivertissement.

Désactivation

1. Le véhicule roule à plus de 15 km/h (9 mph) environ.

Ou : touchez le bouton de fonction ou sur l'écran du système d'infodivertissement.

Manoeuvres de stationnement (caméra de recul avec sélection du mode de stationnement)

Affichages à l'écran

Stationnement en bataille : Des lignes repères servent d'assistance lors d'un stationnement en marche arrière perpendiculairement à la chaussée.

Trafic transversal : Représentation de la zone derrière le véhicule et des zones latérales avec un grand angle.

Assistant à l'attelage d'une remorque ou assistant tout-terrain : Représentation de la zone juste derrière le véhicule avec un facteur de grossissement élevé et des lignes-repères (en fonction du pays).

Ligne rouge : délimitation ou distance de sécurité par rapport au véhicule.

Lignes jaunes : trajectoire du véhicule en fonction de l'angle de braquage.

Lignes horizontales vertes : limites.

Réglage de l'éclairage, du contraste et de la couleur

États-Unis et Canada : Lorsque l'image de la caméra d'un système de stationnement est activée en raison de l'engagement de la marche arrière, aucun bouton de fonction n'est alors affiché pour des raisons de sécurité. Ces boutons de fonctions peuvent être de nouveau affichés en touchant le bouton de fonction .

Mode de stationnement : manoeuvre de stationnement en bataille

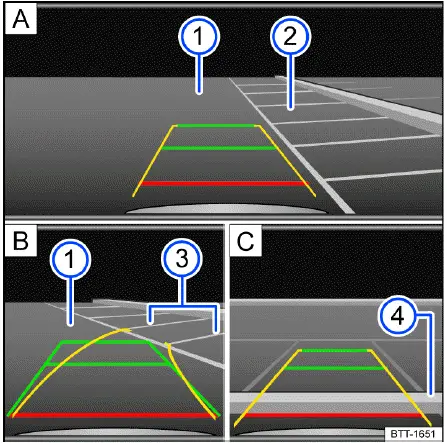

Fig. 1 Système d'infodivertissement : manoeuvre de stationnement en bataille

1. Choisissez une place de stationnement.
2. Dirigez-vous vers la place de stationnement choisie.
3. Ajustez la position du véhicule à l'intérieur de la place de stationnement.

1. Chaussée
2. Place de stationnement
3. Délimitation latérale de la place de stationnement
4. Délimitation arrière de la place de stationnement

1. Avant de passer devant la place de stationnement choisie, appuyez sur la commande tactile de fonctions de stationnement . Si nécessaire, touchez ensuite le bouton de fonction dans le système d'infodivertissement.

2. Pour sélectionner le mode de stationnement, touchez le bouton de fonction du système d'infodivertissement.

3. Positionnez le véhicule devant la place de stationnement → fig. 1 A -2-.

4. Braquez de telle manière que les lignes jaunes conduisent dans la place de stationnement. Les lignes vertes et jaunes doivent correspondre aux lignes de délimitation latérales → fig. 1 B -3-.

5. Lorsque la ligne rouge atteint la ligne de délimitation arrière, arrêtez le véhicule→ fig. 1 C -4-.

Mode de stationnement : assistant à l'attelage d'une remorque

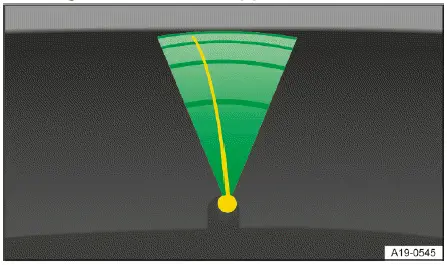

Fig. 2 Système d'infodivertissement : assistant à l'attelage d'une remorque

Sur les véhicules avec dispositif d'attelage de première monte, vous pouvez approcher le véhicule d'un timon de remorquage en utilisant l'assistant à l'attelage d'une remorque.

1. Pour sélectionner le mode de stationnement, touchez le bouton de fonction .

La caméra de recul affiche le dispositif d'attelage du véhicule dans la zone inférieure de l'écran. Des lignes-repères en couleur aident le conducteur pendant les manoeuvres → fig. 2.

Lignes vertes : distance par rapport au dispositif d'attelage.

Ligne orange : direction calculée du dispositif d'attelage en fonction de l'angle de braquage du volant.

Entrée en matière

Le système de vision périmétrique (Area View) propose un aperçu en temps réel de la périphérie complète du véhicule. La fonction aide à identifier à temps des obstacles dans de mauvaises conditions de visibilité.

Fonctionnement

Area View représente l'environnement du véhicule sur l'écran du système d'infodivertissement au moyen de plusieurs caméras, par exemple la caméra de recul, la caméra avant et dans les rétroviseurs extérieurs → .

Les fonctions et représentations d'Area View peuvent présenter des différences en fonction de l'équipement, par exemple en cas de disponibilité et d'affichage du système d'aide au stationnement.

AVERTISSEMENT

Area View ne peut pas remplacer l'attention du conducteur et ne fonctionne que dans les limites des systèmes.

L'image des caméras manque de précision pour vous permettre d'évaluer la distance entre votre véhicule et des personnes ou obstacles. Si vous êtes inattentif, il existe un risque d'accidents et de blessures graves.

• Restez toujours vigilant et ne vous fiez pas uniquement au système. C'est au conducteur qu'incombe toujours la responsabilité de maîtriser son véhicule.
• Sachez que les lentilles des caméras peuvent agrandir et déformer le champ de vision.
